Τα όργανα LCR μετρούν επαγωγικότητα (L), χωρητικότητα (C) και αντίσταση (R) – εξού και η ονομασία τους. Τα LCR meters μπορούν να αποτελέσουν ισχυρά εργαλεία υποστήριξης για την ανάπτυξη ηλεκτρονικών κυκλωμάτων. Ωστόσο, για να αξιοποιηθούν πλήρως, πρέπει να κατανοήσει κανείς με ακρίβεια πώς λειτουργούν και ποια οφέλη προσφέρουν στη διαδικασία ανάπτυξης.

Σε αυτό το άρθρο, θα εξετάσουμε πώς λειτουργούν τα LCR meters, πώς να επιλέξετε το καταλληλότερο όργανο για τις ανάγκες σας και ποια οφέλη μπορούν να προσφέρουν κατά τον σχεδιασμό και τη δοκιμή ηλεκτρονικών συσκευών.

Σε βασικό επίπεδο, πρόκειται για ισχυρά όργανα μέτρησης της αυτεπαγωγής, της χωρητικότητας και της αντίστασης ενός κυκλώματος με μεγάλη ακρίβεια και ταχύτητα. Επιτυγχάνουν αυτή τη λειτουργία μετρώντας το ρεύμα που διαρρέει το εξάρτημα ή το κύκλωμα υπό δοκιμή, την τάση στα άκρα του, καθώς και τη γωνία φάσης μεταξύ των δύο μεγεθών. Στη συνέχεια, το όργανο υπολογίζει την εμπέδηση από αυτές τις τρεις μετρήσεις. Ωστόσο, η χρήση τους δεν περιορίζεται στις απλές μετρήσεις, αλλά επεκτείνεται στην ακριβή αξιολόγηση και επικύρωση εξαρτημάτων με σκοπό τη βελτιστοποίηση του σχεδιασμού.

Ένα καλό LCR meter μπορεί να μετρήσει αυτεπαγωγή, χωρητικότητα και αντίσταση, καθώς και πιο σύνθετες παραμέτρους όπως γωνία φάσης, συντελεστή ποιότητας Q, άεργη αντίδραση και αγωγιμότητα. Αυτές οι μετρήσεις είναι ζωτικής σημασίας για τον χαρακτηρισμό της πραγματικής εμπέδησης, της ακρίβειας και της απόδοσης των εξαρτημάτων όταν ενσωματώνονται στο κύκλωμα.

Τα LCR meters υπερβαίνουν τις δυνατότητες των τυπικών ψηφιακών πολύμετρων, παρέχοντας πιο ακριβείς μετρήσεις σε ευρύτερα φάσματα συχνοτήτων. H υψηλότερη απόδοση σε ένα εύρος συχνοτήτων επιτρέπει τη δοκιμή εξαρτημάτων επιτόπου πάνω στην πλακέτα, στις πραγματικές συχνότητες λειτουργίας τους, ώστε να επαληθεύεται η συμπεριφορά τους σε πραγματικές συνθήκες. Έτσι, το LCR meter υποστηρίζει τη φάση δοκιμών σε επαναληπτικές διαδικασίες ανάπτυξης για τη βελτιστοποίηση της απόδοσης της συσκευής.

Πρέπει, ωστόσο, να αναγνωριστεί ότι τα LCR meters διατίθενται σε διάφορες μορφές και εύρη τιμών. Συνεπώς, η επιλογή του κατάλληλου οργάνου απαιτεί κατανόηση των πλεονεκτημάτων και μειονεκτημάτων κάθε τύπου.

Επιλογές LCR meter – Απόδοση

Η απόδοση μπορεί να διαφέρει σημαντικά μεταξύ των διαθέσιμων οργάνων LCR. Τα βασικά χαρακτηριστικά που πρέπει να προσέξετε είναι η τάση δοκιμής, το φάσμα συχνοτήτων και ο χρόνος απόκρισης.

Η τάση δοκιμής του σήματος που παράγει το όργανο ιδανικά πρέπει να είναι ρυθμιζόμενη ώστε να προσομοιώνει την πραγματική τάση λειτουργίας του κυκλώματος υπό δοκιμή, για αντιπροσωπευτικά αποτελέσματα. Η ακρίβεια και η σταθερότητα αυτής της τάσης διαφέρουν μεταξύ των διαθέσιμων μοντέλων.

Το φάσμα συχνοτήτων είναι το εύρος από τη μικρότερη έως τη μεγαλύτερη συχνότητα του σήματος δοκιμής στο οποίο μπορεί να λειτουργήσει το όργανο πάνω στο εξεταζόμενο στοιχείο. Ιδανικά, αυτό το εύρος πρέπει να υπερκαλύπτει τις συχνότητες λειτουργίας των ηλεκτρονικών σας διατάξεων, ώστε να αξιοποιήσετε στο έπακρο το όργανο. Το φάσμα συχνοτήτων δοκιμής, μαζί με την ακρίβεια και τη σταθερότητα του σήματος, αποτελεί βασικό στοιχείο διαφοροποίησης μεταξύ οικονομικών και ακριβότερων οργάνων.

Ο χρόνος απόκρισης είναι το διάστημα που απαιτείται από το όργανο για να εμφανίσει σταθερή ένδειξη μετά την εκκίνηση της μέτρησης. Μεγάλος χρόνος απόκρισης μπορεί να καταστήσει τη διαδικασία χρονοβόρα όταν απαιτούνται πολλές μετρήσεις. Ωστόσο, οι κατασκευαστές συνήθως επιτυγχάνουν γρηγορότερη απόκριση θυσιάζοντας μέρος της ακρίβειας, οπότε είναι σημαντικό να ισορροπήσετε αυτά τα κριτήρια στην επιλογή σας.

Επιλογές μέτρησης

Όλα τα LCR meters παρέχουν μετρήσεις αυτεπαγωγής, χωρητικότητας και αντίστασης, αλλά τα πιο εξελιγμένα προσφέρουν επιπλέον παραμέτρους. Συνήθως περιλαμβάνουν εμπέδηση (Z), γωνία φάσης (θ), αγωγιμότητα (G), susceptance (B), συντελεστή απωλειών (D), συντελεστή ποιότητας (Q) και ισοδύναμη σειριακή αντίσταση (ESR).

Εμφάνιση ενδείξεων

Τα LCR meters διαθέτουν διάφορους τύπους ενδείξεων, από αναλογικούς δείκτες μέχρι ψηφιακές οθόνες. Η ευκρίνεια της οθόνης και ο αριθμός ψηφίων που εμφανίζονται είναι σημαντικά κριτήρια επιλογής. Πρέπει όμως να θυμάστε ότι μια ψηφιακή ένδειξη με πολλά δεκαδικά ψηφία δεν σημαίνει απαραίτητα ότι η μέτρηση είναι τόσο ακριβής όσο υπονοεί η οθόνη.

Μορφή οργάνου

Φορητά και χειρός LCR meters προσφέρουν μια συμπαγή και συνήθως χαμηλού κόστους λύση όπου η φορητότητα είναι κρίσιμο κριτήριο. Αυτά τα όργανα είναι ιδανικά για μετρήσεις πεδίου και συντήρηση, όπου δεν απαιτούνται η υψηλότερη ακρίβεια και τα μεγάλα φάσματα συχνοτήτων των εργαστηριακών (benchtop) LCR meters.

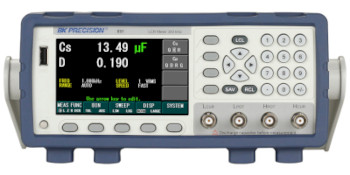

Τα επιτραπέζια LCR meters με χειροκίνητο χειρισμό προσφέρουν υψηλότερη ακρίβεια και περισσότερες δυνατότητες μέτρησης από τα φορητά. Είναι επίσης πιο πιθανό να υποστηρίζουν υψηλότερες μέγιστες συχνότητες δοκιμής.

Γιατί τα LCR meters είναι χρήσιμα

Τα LCR meters είναι απαραίτητα για την ακριβή μέτρηση των ηλεκτρικών ιδιοτήτων εξαρτημάτων υπό συνθήκες πραγματικής λειτουργίας και χρησιμοποιούνται ευρέως στην έρευνα, τον σχεδιασμό και τον έλεγχο ποιότητας.

Επαγωγικότητα αντιστάσεων

Για να φανεί η χρησιμότητα των LCR meters, σκεφτείτε την περίπτωση μέτρησης της κατανάλωσης ρεύματος ενός κυκλώματος μέσω μιας shunt αντίστασης. Σε χαμηλές συχνότητες, η μετρούμενη εμπέδηση θα είναι ουσιαστικά ίση με την ονομαστική αντίσταση του shunt. Όμως, όταν το κύκλωμα λειτουργεί σε υψηλότερες συχνότητες, η εμπέδηση αλλάζει δραματικά. Για παράδειγμα, στα 200 kHz η εμπέδηση μπορεί να είναι περίπου 10% μεγαλύτερη από την ονομαστική αντίσταση, ενώ στο 1 MHz μπορεί να υπερβαίνει το διπλάσιο της αντίστασης.

Αυτή η μεταβολή της εμπέδησης με τη συχνότητα οφείλεται στην επαγωγικότητα της αντίστασης, μια παράμετρο που καθορίζεται από τη δομή και τον τρόπο κατασκευής της. Η προσθήκη DC ρεύματος πόλωσης επηρεάζει επίσης τη μέτρηση. Ακόμη και 200 mA ρεύματος μπορεί να οδηγήσουν σε εμπέδηση τριπλάσια της αντίστασης σε συγκεκριμένες διατάξεις.​

Αντίθετα, μια ειδική current sense αντίσταση με χαμηλή εγγενή επαγωγικότητα μπορεί να παρουσιάζει εμπέδηση μόλις 10% μεγαλύτερη από την ονομαστική αντίσταση στο 1 MHz.

Οι διαφορές μεταξύ αντίστασης και εμπέδησης σε διαφορετικά ρεύματα πόλωσης και συχνότητες δημιουργούν σημαντικές προκλήσεις στις μετρήσεις υψηλών συχνοτήτων. Επιπλέον, η έλλειψη λεπτομερών πληροφοριών στα φύλλα δεδομένων συχνά οξύνει το πρόβλημα, δυσχεραίνοντας την πρόβλεψη της επίδρασης της επαγωγικότητας στην απόδοση του κυκλώματος. Η δυνατότητα μέτρησης εμπέδησης στις απαιτούμενες συχνότητες λειτουργίας με ένα LCR meter επιτρέπει τον ποσοτικό προσδιορισμό αυτών των επιδράσεων και την επιλογή του καταλληλότερου εξαρτήματος.

Αντίσταση πυκνωτών

Ένα άλλο παράδειγμα της χρησιμότητας των LCR meters είναι η μελέτη της εγγενούς αντίστασης διαφορετικών τύπων πυκνωτών. Σε τυπική συχνότητα ανόρθωσης για μετατροπή AC σε DC, ένας αλουμινίου ηλεκτρολυτικός πυκνωτής μπορεί να παρουσιάζει υψηλή σειριακή αντίσταση που να είναι μικρότερη από την αντίστοιχη αναμενόμενη χωρητικότητα.

Αντίθετα, ένας πυκνωτής πολυμερούς αλουμινίου ίδιας ονομαστικής τιμής στην ίδια συχνότητα προσφέρει καλύτερη απόδοση, με χαμηλότερη σειριακή αντίσταση. Σε υψηλότερες όμως συχνότητες, η ονομαστική χωρητικότητα μειώνεται καθώς η συχνότητα αυξάνεται και οι παρασιτικές παράμετροι επηρεάζουν τη λειτουργία του κυκλώματος.​

Τέλος, ένας τανταλίου πυκνωτής συχνά επιδεικνύει καλύτερη συμπεριφορά σε υψηλές συχνότητες σε σχέση με τους αντίστοιχους ηλεκτρολυτικούς και πολυμερούς αλουμινίου.

Σωστή χρήση ενός LCR meter

Για να αξιοποιήσετε πλήρως ένα LCR meter απαιτείται περισσότερη προετοιμασία και προσοχή στη λεπτομέρεια από ό,τι με ένα ψηφιακό πολύμετρο.

Πρώτον, το όργανο πρέπει να αφεθεί να φτάσει στη κανονική θερμοκρασία λειτουργίας πριν τις μετρήσεις, ώστε να σταθεροποιηθούν τα εσωτερικά του στοιχεία και να διασφαλιστεί η μέγιστη δυνατή ακρίβεια.

Δεύτερον, η ακρίβεια των καλωδίων σύνδεσης με τα υπομέτρηση στοιχεία επηρεάζει άμεσα τα αποτελέσματα. Συνεπώς, απαιτείται αντιστάθμιση των παρασιτικών χωρητικοτήτων και επαγωγικοτήτων των καλωδίων σύνδεσης πριν από τις μετρήσεις, ιδίως σε υψηλές συχνότητες και για υψηλές εμπεδήσεις.

Πρέπει επίσης να επιλέγετε προσεκτικά τις συχνότητες δοκιμής, ώστε η συχνότητα να μην οδηγεί σε συμπεριφορές του εξαρτήματος που παραπλανούν την ερμηνεία των αποτελεσμάτων. Πριν χρησιμοποιήσετε LCR meter, είναι σημαντικό να κατανοείτε τις διαφορές μεταξύ παραμέτρων όπως αντίσταση, εμπέδηση, χωρητικότητα και αυτεπαγωγής, ώστε να επιλέγετε τη σωστή παράμετρο για τη συγκεκριμένη εφαρμογή.

Πάντοτε να χρησιμοποιείτε το υψηλότερο διαθέσιμο επίπεδο σήματος δοκιμής του οργάνου ώστε να επιτυγχάνετε την καλύτερη δυνατή ακρίβεια και ανάλυση, υπό την προϋπόθεση ότι το επίπεδο αυτό παραμένει εντός των ορίων του κυκλώματος και της διάταξης δοκιμής – κάτι ιδιαίτερα κρίσιμο για υψηλές εμπεδήσεις.

Τέλος, χρησιμοποιείτε ποιοτικά καλώδια δοκιμής και συνδέσμους και ελέγχετε την κατάστασή τους πριν τη χρήση. Φτωχής ποιότητας ή φθαρμένα στοιχεία, καθώς και βρώμικες, διαβρωμένες ή χαλαρές επαφές, μπορούν να εισαγάγουν θόρυβο και σφάλματα στη μέτρηση, μειώνοντας την ακρίβεια των ενδείξεων.

Συμπέρασμα

Τα LCR meters είναι απαραίτητα όργανα για την ακριβή μέτρηση των ηλεκτρικών ιδιοτήτων των εξαρτημάτων υπό συνθήκες πραγματικής λειτουργίας. Η χρήση τους για την αξιολόγηση διακριτών εξαρτημάτων πριν την ενσωμάτωσή τους σε κρίσιμα κυκλώματα σάς επιτρέπει να διασφαλίσετε ότι η πλακέτα θα λειτουργήσει όπως αναμένεται και να βελτιστοποιήσετε την απόδοσή της πριν τη φάση παραγωγής.
