Περιγραφή: Το CD4511 είναι ένα ψηφιακό ολοκληρωμένο κύκλωμα τεχνολογίας CMOS, που χρησιμοποιείται για την εμφάνιση δεκαδικών αριθμών σε μονάδες απεικόνισης επτά τμημάτων κοινής καθόδου, τύπου LED. Λειτουργεί σαν αποκωδικοποιητής/οδηγός από BCD (Binary – Coded Decimal) σε 7-segment led display.

Είσοδοι: To CD4511 δέχεται τετραψήφιο δυαδικό αριθμό (4-bit) στις εισόδους του (D, C, B, A). Οι είσοδοι αυτοί αντιστοιχούν σε δεκαδικούς αριθμούς από το 0 έως το 9.

Επιπλέον είσοδοι: LT (Lamp Test): Όταν ενεργοποιηθεί (σε λογικό 0), ανάβει όλα τα τμήματα της μονάδας απεικόνισης για δοκιμή.
 BI (Blank Input): Όταν είναι λογικό 0, απενεργοποιεί την έξοδο και η μονάδα απεικόνισης παραμένει σβησμένη.
 LE (Latch Enable): Χρησιμοποιείται για να κλειδώσει την τιμή των δεδομένων στις εξόδους κατά την μετάβαση αυτού του ακροδέκτη από το λογικό 0 στο λογικό 1 και η έξοδος παραμένει σε αυτή την σταθερή τιμή όσο η είσοδος LE είναι σε λογικό 1.

Έξοδοι: Παράγει 7 εξόδους (a, b, c, d, e, f, g), που αντιστοιχούν στα τμήματα ενός 7-segment display κοινής καθόδου. Οι έξοδοι μπορούν να οδηγούν απευθείας τα LED των τμημάτων της μονάδας απεικόνισης μέσω κατάλληλων αντιστάσεων (π.χ. 330Ω). Οι έξοδοι είναι active – high γεγονός που το καθιστά κατάλληλο σε display κοινής καθόδου.

Εύρος Τροφοδοσίας: Το CD4511 λειτουργεί με τάση τροφοδοσίας από 3V έως 18V, καθιστώντας το συμβατό με διάφορες εφαρμογές.

Εύρος Λειτουργίας Θερμοκρασίας: Συνήθως -55°C έως +125°C.

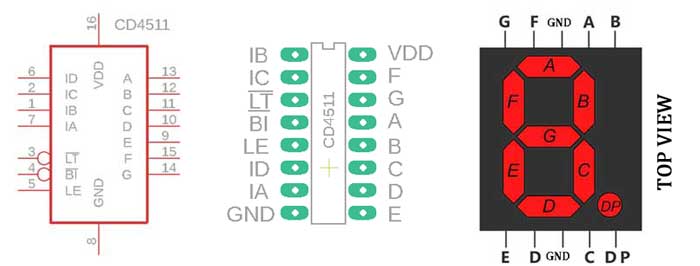

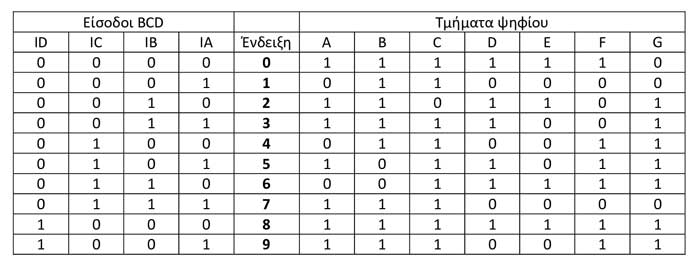

Λειτουργία: Εάν ο τετραψήφιος δυαδικός αριθμός στην είσοδο είναι 0101 (5), οι έξοδοι θα ενεργοποιήσουν τα τμήματα της οθόνης ώστε να σχηματίσουν το “5” στην οθόνη. Για αριθμούς μεγαλύτερους του 9, οι έξοδοι δημιουργούν μη έγκυρα μοτίβα, καθώς το CD4511 είναι σχεδιασμένο για δεκαδικές τιμές.

Εφαρμογές: Ψηφιακές μονάδες απεικόνισης: Για εμφάνιση τιμών σε 7-segment display, όπως σε χρονόμετρα, θερμόμετρα, και ψηφιακά πολύμετρα.
Εκπαίδευση: Για την κατανόηση της αποκωδικοποίησης BCD σε 7-segment.
 Πρωτότυπα Κυκλώματα: Χρησιμοποιείται σε πρωτότυπα που απαιτούν οπτική αναπαράσταση αριθμών.
