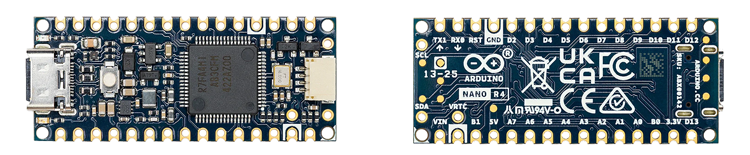

Το Arduino Nano R4 είναι η νεότερη έκδοση της κλασικής Nano πλακέτας, που φέρνει τον κόσμο των 32‑bit ARM σε ένα πολύ μικρό υπολογιστικό σύστημα, συμβατό με τα περισσότερα Nano‑shields και layouts. Στόχος του είναι να γεφυρώσει το κενό ανάμεσα σε απλά εκπαιδευτικά projects και πιο σοβαρές embedded εφαρμογές, ειδικά εκεί όπου ο χώρος είναι περιορισμένος.

Μικροελεγκτής και βασικά χαρακτηριστικά

Η καρδιά του Nano R4 είναι ο Renesas RA4M1, με πυρήνα Arm Cortex‑M4 στα 48 MHz, ο ίδιος που χρησιμοποιείται και στο Arduino Uno R4. Διαθέτει 256 kB Flash, 32 kB SRAM και 8 kB EEPROM, προσφέροντας πολύ περισσότερους πόρους σε σχέση με τα κλασικά 8‑bit AVR Nano.

Κύρια τεχνικά στοιχεία:

• Μικροελεγκτής: Renesas RA4M1, Arm Cortex‑M4 @ 48 MHz.
• Μνήμη: 256 kB Flash, 32 kB RAM, 8 kB EEPROM.
• Λειτουργική τάση λογικής: 5 V, άρα συμβατό με τα παλιά 5V Nano ecosystems.
• Είσοδοι/έξοδοι: ~21 I/O pins, με 14 ψηφιακά και 8 αναλογικές εισόδους, κάποιες multiplexed.
• Ρολόι πραγματικού χρόνου (RTC) με δυνατότητα backup μπαταρίας.

Έτσι, για κάποιον που έρχεται από AVR/ATmega328, το Nano R4 αποτελεί ένα βήμα προς πιο σύγχρονη αρχιτεκτονική, χωρίς να χάνεται η κλασική “Arduino εμπειρία” (5 V, Nano footprint).

Αναλογικά κυκλώματα, DAC και op‑amp

Ένα από τα πιο ενδιαφέροντα στοιχεία του Nano R4 είναι ότι έχει πραγματικό 12‑bit DAC και ενσωματωμένο operational amplifier. Αυτό το ξεχωρίζει από τα περισσότερα Arduino που προσφέρουν μόνο PWM για “ψευδο‑αναλογική” έξοδο.

Συνοπτικά:

• 12‑bit DAC (4096 επίπεδα) στο pin A0, με έξοδο από σχεδόν 0 V έως περίπου 4.9–5 V
• Μέγιστο ρεύμα ανά I/O περίπου 8 mA, άρα για φορτία χρειάζονται κατάλληλοι drivers.
• Ένας ενσωματωμένος op‑amp στο chip, χρήσιμος για προενίσχυση/φίλτρα/conditioning σημάτων.

Ενδεικτικές χρήσεις:

• Γεννήτρια κυματομορφών (sine, saw, arbitrary) για απλά audio/signal‑processing demos.
• Ρύθμιση reference τάσεων για αισθητήρες ή μικρά control loops.
• Αναλογικά φίλτρα/ενισχυτές σε χαμηλή συχνότητα με τον on‑chip op‑amp.

Για κάποιον με εμπειρία σε embedded, το γεγονός ότι έχει “κανονικό” DAC ανοίγει πόρτες σε εφαρμογές όπου πριν θα χρειαζόταν εξωτερικό DAC IC.

Συνδεσιμότητα, περιφερειακά και τροφοδοσία

Παρότι παραμένει μια μικρή πλακέτα, το Nano R4 έχει πολύ πλούσιο I/O σύνολο και σύγχρονες επιλογές σύνδεσης.

Κύρια περιφερειακά:

• Διαύλοι επικοινωνίας: UART, SPI, I²C (5 V), καθώς και Qwiic connector για I²C στα 3.3 V.
• CAN bus υποστήριξη σε επίπεδο MCU, με εξωτερικό transceiver όπου χρειαστεί.
• USB‑C για προγραμματισμό και τροφοδοσία, συμβατό με Arduino IDE και υπάρχουσες βιβλιοθήκες RA4M1.
• Ενσωματωμένο RGB LED για debugging/feedback χωρίς εξωτερικά LEDs.

Τροφοδοσία:

• Λειτουργική τάση πλακέτας: 5 V DC.
• VIN: τυπικά 6–21 V (π.χ. τροφοδοτικό, μπαταρία), με onboard ρυθμιστή.
• RTC backup: ξεχωριστό VRTC/VBATT pin για μικρή μπαταρία 1.6–3.6 V ώστε να κρατάει ώρα/ημερομηνία.

Για projects IoT/automation, ο συνδυασμός 5 V logic, CAN και Qwiic‑I²C σημαίνει ότι μπορείς να δουλέψεις άνετα με industrial, maker και sensor οικοσυστήματα μαζί.

Εκδόσεις και χρήση

Το Nano R4 κρατάει το κλασικό Nano footprint, κάτι που διευκολύνει την αντικατάσταση παλιότερων Nano σε υπάρχοντα σχέδια (στο μέτρο που τα 5 V και τα pinouts ταιριάζουν). Επιπλέον, η πλακέτα έχει castellated pins και όλα τα εξαρτήματα στη μία πλευρά, για εύκολη ενσωμάτωση σε custom PCBs.

Υπάρχουν δύο βασικές εκδόσεις:

• Με κολλημένες κεφαλίδες (breadboard‑friendly), ιδανική για prototyping.
• Χωρίς κεφαλίδες, πιο κατάλληλη για επαγγελματική ενσωμάτωση πάνω σε δικές σου πλακέτες.

Ενδεικτικά πεδία εφαρμογών:

• Compact data loggers με RTC, ανάλογες μετρήσεις και αποστολή δεδομένων μέσω σειριακού/CAN.
• Μικρά control nodes σε βιομηχανικά δίκτυα, όπου 5 V λογική και CAN είναι πλεονέκτημα.
• Πρωτότυπα επεξεργασίας ακουστικών σημάτων ή εκπαιδευτικά εργαστήρια όπου ο DAC και ο op‑amp δίνουν “χειροπιαστά” αναλογικά παραδείγματα.

Για κάποιον που ήδη δουλεύει ARM Cortex‑M και RTOS, το RA4M1 ανοίγει την πόρτα σε πιο “σοβαρές” υλοποιήσεις ή ακόμα και χρήση άλλων εργαλείων Renesas, πέρα από το κλασικό Arduino API.
